一、機器圖片：

二、TD-1500B34 規格表 ：

三、特點：

機器顏色：黑色底座，白色機身！

可一次打紙15張A4/80克紙，或18張A4/70克紙！

可最多裝訂135張A4紙文件，邊距三級調節！

雙手柄設計，打孔壓圈簡單易行！

3：1 34 方孔或圓孔，34把全抽刀！

德國機電技術，全鋼內外結構！

高級碳化鋼刀，強力打孔機構！

實心圓鋼手柄，最佳省力杠桿！

垂直壓圈系統，閉合特圓特直！

方孔圓孔兼有，辦公商務兼備！

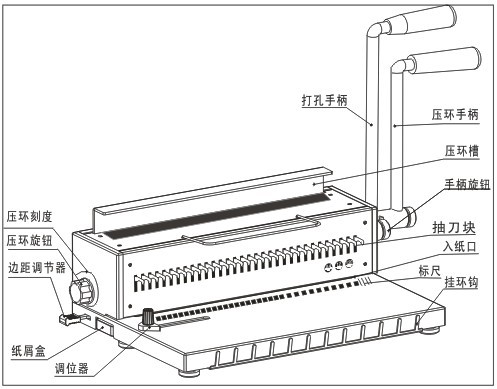

四、功能部件名稱圖：

五、使用詳細說明方法：

1、安裝與調試：

a.將裝訂機放置于可靠的工作臺。

b.將手柄從機器的右側裝入主軸上，擰上手柄旋鈕。
（打孔手柄裝在前面的主軸 上，壓環手柄裝再后面的主軸上）

c.前后擺動手柄檢查機器是否正常。

d.將去油脂從入紙口推入進行打孔，除去機器刀上的油漬。

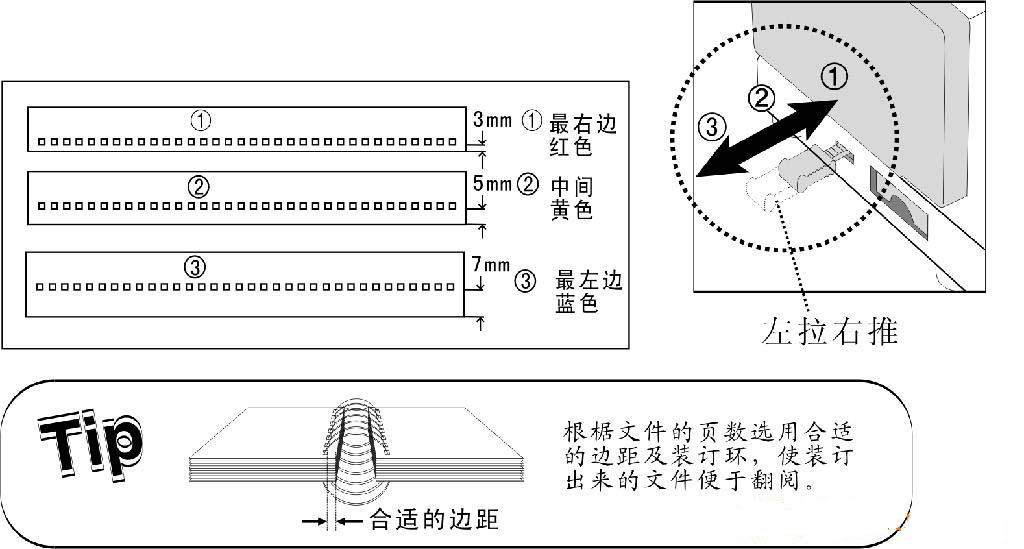

2、邊距調節

a.左右拉動邊距調節器，可調節打孔的邊距。

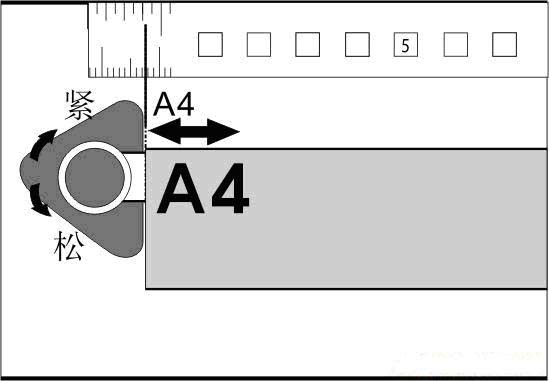

3、位置調節

a.旋動調位器旋鈕可以將調位器檔板對準A4的位置。
（調整好位置會使你的文件打出來的孔左右對稱）

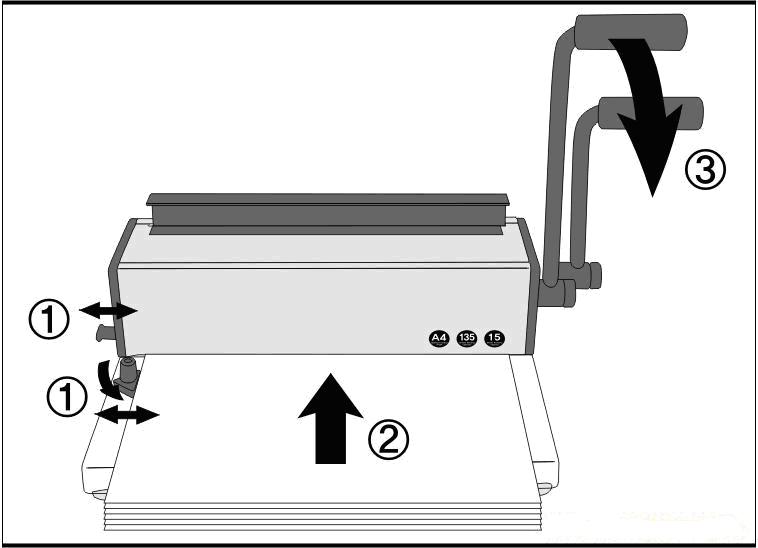

4、打孔

a.按方法調節好孔的邊距及紙張的位置。

b.將適量的紙張從入紙口推進。

c.壓下打孔手柄打穿孔。

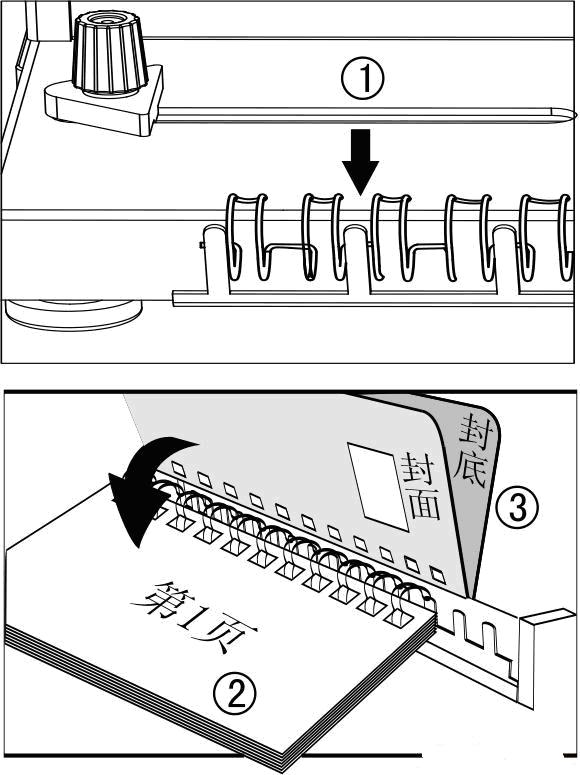

5、裝環

a.將選用適合本次裝訂的環掛在掛環鉤上。
（如果裝訂量大于15張，可以在打孔之前掛上裝訂環，
每打次孔就掛一次，可以多次掛入）

b.將打好孔的文件的孔對準裝訂環掛入裝訂中。

c.封面與封底打好孔一次掛入裝訂環中。

d.雙手托住文件往上提，將文件與裝訂取出掛環鉤。

e.將取出掛環鉤的文件與裝訂推進壓環板的壓環槽中。

f.旋鈕壓環刻度旋鈕將旋鈕上的刻度所指示的規格與使用的裝訂環的規格一致。

g.左手托住文件，右手壓下壓環手柄。

h.取出文件，將封底翻到文件的底面。（順時針或逆時針旋轉調整壓環旋鈕，可以調整壓環的閉合度）
